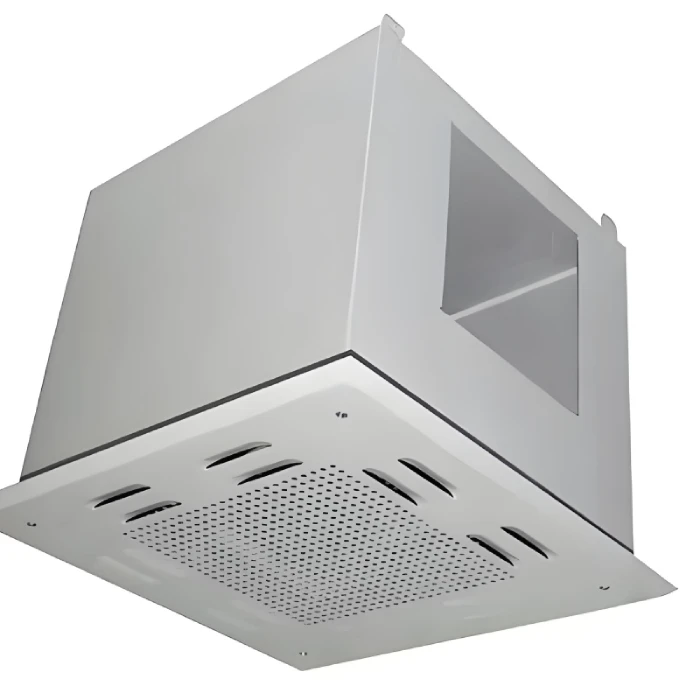

Outlet Udara Efisiensi Tinggi

1. Product Overview

The High Efficiency Air Outlet, also known as HEPA Air Outlet, is a terminal air supply device in cleanroom HVAC purification systems. Installed on the cleanroom ceiling, it houses a high-efficiency filter and delivers treated clean air uniformly into the cleanroom. It is one of the key equipment components for maintaining cleanroom cleanliness levels.

Outlet Udara Efisiensi Tinggi biasanya digunakan bersama dengan sistem saluran dan unit penanganan udara. Mereka cocok untuk lingkungan ruang bersih mulai dari ISO Kelas 5 hingga ISO Kelas 8 dan banyak digunakan dalam industri farmasi, bioteknologi, manufaktur elektronik, rumah sakit, dan pengolahan makanan.

2. Prinsip Kerja

The working principle of the High Efficiency Air Outlet is based on a combination of centralized air supply and terminal filtration.

First, Air Source Supply. A central air handling unit or fan provides air that has passed through preliminary and medium-efficiency filters. This air is delivered to each High Efficiency Air Outlet through supply ducts.

Second, Terminal Filtration. Air enters the High Efficiency Air Outlet and passes through the built-in HEPA or ULPA filter, where airborne particles, bacteria, dust, and other contaminants are efficiently captured.

Ketiga, Pasokan Udara Seragam. Udara bersih yang disaring melewati pelat difusor atau perangkat seragam aliran udara di outlet dan dikirimkan ke ruang bersih dengan kecepatan dan arah yang seragam, menciptakan pola aliran udara yang diperlukan.

Keempat, Pemeliharaan Diferensial Tekanan. Outlet Udara Efisiensi Tinggi bekerja sama dengan outlet udara kembali untuk membangun dan mempertahankan gradien diferensial tekanan yang diperlukan dalam ruang bersih, mencegah kontaminan bermigrasi dari daerah kebersihan yang lebih rendah ke daerah kebersihan yang lebih tinggi.

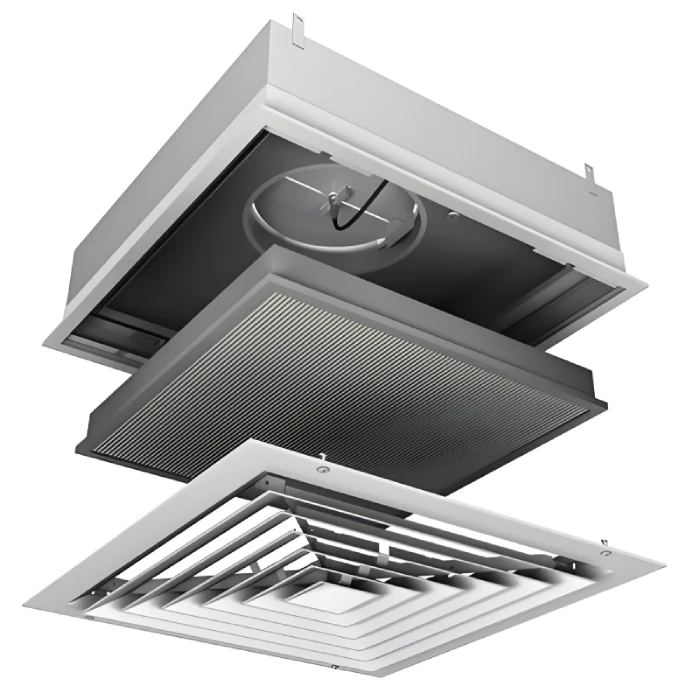

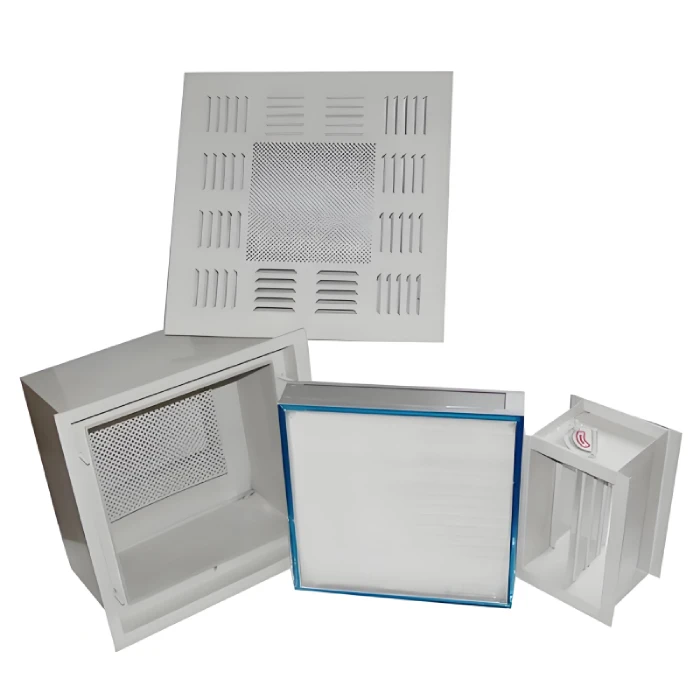

3. Product Structure and Components

The High Efficiency Air Outlet consists of the following core components:

Housing: Manufactured from high-quality cold-rolled steel sheet or stainless steel sheet, with electrostatic spray or powder coating finish for good corrosion resistance and aesthetic appearance. The housing is designed to be airtight.

High Efficiency Filter: The core filtration component, including HEPA filters (99.97% or higher efficiency for 0.3 micron particles) and ULPA filters (99.999% or higher efficiency for 0.12 micron particles). Filters can be of the separated or mini-pleat type.

Diffuser Plate: Installed at the air outlet face, typically made of aluminum alloy or stainless steel, with uniformly distributed small holes or slots to ensure even distribution of supplied air.

Air Volume Control Damper: Installed at the air inlet end of the outlet, used to adjust the air volume delivered into the cleanroom, allowing adjustment of air change rates and pressure differential based on actual requirements.

Sealing Device: Includes sealing gaskets between the housing and the ceiling, and sealing strips between the filter and the housing, ensuring the system is airtight.

Pressure Differential Test Port: Used to connect a pressure gauge, facilitating monitoring of filter resistance changes to determine when filter replacement is needed.

Insulation Layer: Some models have an insulation layer on the exterior of the housing to prevent condensation during air conditioning operation.

4. Features and Advantages

First, High Filtration Efficiency. Built-in HEPA or ULPA filters efficiently remove microscopic airborne particles, ensuring supply air cleanliness meets cleanroom requirements.

Second, Uniform Air Distribution. Optimized diffuser plate design provides uniform and stable air supply, minimizing turbulence and dead zones, helping maintain cleanroom cleanliness.

Third, Compact Structure. The housing is compact, occupying minimal ceiling space, suitable for buildings with limited overhead space.

Fourth, Easy Installation. Standardized interface dimensions and installation methods allow direct connection to common duct systems, making installation quick and simple.

Fifth, Convenient Maintenance. Filters can be replaced from inside the cleanroom or from above the ceiling. Some models feature side-pull or bottom-pull designs for simple replacement.

Sixth, Adjustable Air Volume. Equipped with an air volume control damper, allowing flexible adjustment of supply air volume based on actual cleanroom requirements.

Seventh, Good Sealing Performance. Multiple sealing designs ensure system airtightness, preventing unfiltered air from leaking into the cleanroom through gaps.

Eighth, High Quality Materials. The housing is manufactured from high-quality steel with advanced surface treatment, offering corrosion resistance, easy cleaning, aesthetic appearance, and durability.

5. Technical Specifications (Standard)

Housing Material: Cold-rolled steel sheet or stainless steel sheet (304 or 316L)

Surface Finish: Electrostatic spray coating or powder coating

Standard Dimensions (Width × Height × Depth): Various standard sizes available, such as 600×600×500mm, 750×750×500mm, 900×600×500mm, and customizable

High Efficiency Filter Type: HEPA filter or ULPA filter

HEPA Filtration Efficiency: 99.97% or higher for 0.3 micron particles

Efisiensi Filtrasi ULPA: 99,999% atau lebih tinggi untuk partikel 0,12 mikron

Nilai Aliran Udara: 500 hingga 3000 meter kubik per jam (bervariasi berdasarkan ukuran dan model)

Face Velocity: 0.45 to 1.5 meters per second (adjustable)

Diffuser Plate Material: Aluminum alloy or stainless steel

Air Volume Control Damper: Opposed blade multi-leaf damper or single-leaf damper

Metode penyegelan: Seal gasket atau gel seal

Suhu operasi: 0 sampai 40 derajat Celsius

Operating Humidity: Less than 95% relative humidity

Installation Method: Recessed ceiling-mounted

6. Klasifikasi Produk

Dengan Jenis Filter: HEPA High Efficiency Air Outlet, dilengkapi dengan filter HEPA, cocok untuk lingkungan ruang bersih konvensional. ULPA High Efficiency Air Outlet, dilengkapi dengan filter ULPA, cocok untuk persyaratan kebersihan yang lebih tinggi di atas ISO Kelas 5.

Dengan Bahan: Outlet Udara Efisiensi Tinggi Baja Karbon, perumahan terbuat dari baja digulung dingin dengan lapisan bubuk, ekonomis dan praktis. Stainless Steel Efisiensi Tinggi Outlet Udara, perumahan terbuat dari stainless steel 304 atau 316L, sangat tahan korosi, cocok untuk lingkungan lembab atau korosif.

By Installation Method: Ceiling Supply Type, standard installation with air supplied downward from ceiling. Side Supply Type, wall-mounted, suitable for special airflow pattern requirements.

By Diffuser Type: Perforated Plate Diffuser, featuring uniformly distributed round holes for even air dispersion. Louvered Diffuser, featuring adjustable louvers for airflow direction control.

Dengan Metode Sealing: Jenis Seal Gasket, menggunakan gasket penyegelan antara filter dan perumahan, biaya yang lebih rendah. Gel Seal Type, menggunakan teknologi segel gel untuk kedap udara yang unggul, cocok untuk aplikasi dengan persyaratan penyegelan yang sangat tinggi.

Dengan Isolasi: Jenis Non-Isolasi, tanpa lapisan isolasi. Jenis terisolasi, dengan lapisan isolasi di luar perumahan untuk mencegah kondensasi.

7. Application Areas

High Efficiency Air Outlets are widely used in various locations with strict air cleanliness requirements.

Pharmaceutical Industry: Used in drug production workshops, sterile preparation workshops, API purification and packaging workshops, quality control laboratories, complying with GMP requirements. High Efficiency Air Outlets provide clean air to ensure air quality during pharmaceutical production meets specified standards.

Bioteknologi dan Ilmu Kehidupan: Digunakan di laboratorium biologi, ruang budaya sel, laboratorium genetik, ruang pengujian mikrobiologi, dll., mencegah mikroorganisme dan partikel udara dari mengkontaminasi sampel eksperimen dan budaya.

Manufaktur Semikonduktor dan Elektronik: Digunakan dalam bengkel fabrikasi chip, area pengolahan wafer, bengkel produksi panel LCD, jalur perakitan komponen elektronik presisi, dll., menyediakan lingkungan udara kebersihan tinggi untuk mencegah partikel mikroskopis menyebabkan cacat pada komponen elektronik.

Rumah Sakit dan Fasilitas Medis: Digunakan di ruang operasi, ruang ICU, ruang perawatan steril, departemen pasokan steril pusat, ruang isolasi, dll. Outlet Udara Efisiensi Tinggi menyediakan udara bersih untuk mengurangi risiko infeksi rumah sakit dan melindungi pasien dan staf medis.

Pengolahan Makanan dan Minuman: Digunakan dalam bengkel kemasan makanan, jalur pengisian susu, bengkel produksi minuman, bengkel pengolahan daging, dll., mencegah mikroorganisme udara mengkontaminasi produk makanan dan memperpanjang umur simpan produk.

Instrumen presisi dan manufaktur optik: Digunakan dalam bengkel perakitan lensa, ruang kalibrasi instrumen presisi, bengkel lapisan optik, dll., menyediakan lingkungan bebas debu untuk melindungi instrumen presisi dan komponen optik dari kontaminasi.

Laboratorium dan R& D Pusat: Digunakan di laboratorium kimia, laboratorium fisika, laboratorium ilmu bahan, pusat pengujian analitis, dll., Melindungi sampel eksperimental dan instrumen presisi dari gangguan partikel udara.

Manufaktur Perangkat Medis: Digunakan dalam bengkel produksi perangkat medis, bengkel manufaktur implan, bengkel kemasan perangkat steril sekali pakai, dll., Memastikan produk tidak terkontaminasi oleh mikroorganisme selama produksi.

Cosmetics Production: Used in cosmetics filling workshops, emulsifying workshops, packaging workshops, etc., preventing airborne microorganisms from contaminating cosmetics and ensuring product quality and safety.

Data Centers and Computer Rooms: Used in server rooms, telecommunications rooms, control centers, etc. High Efficiency Air Outlets help maintain the clean environment and temperature control required for equipment operation.

Animal Housing Facilities: Used in SPF animal rooms, laboratory animal centers, animal operating rooms, etc., preventing airborne pathogens from entering animal housing areas and protecting the health of laboratory animals.

Aerospace dan Pertahanan: Digunakan dalam lokakarya perakitan pesawat ruang angkasa, lokakarya manufaktur peralatan navigasi presisi, lokakarya pemeliharaan sistem senjata, dan aplikasi lainnya dengan persyaratan kebersihan khusus.

8. Perbandingan dengan Peralatan Ruang Bersih Lainnya

High Efficiency Air Outlet vs. FFU: The High Efficiency Air Outlet does not contain an integrated fan and relies on a central HVAC system for air supply power. FFUs have a built-in fan and can operate independently. High Efficiency Air Outlets are suitable for new large-scale cleanroom projects with lower initial investment. FFUs are suitable for renovation projects and applications requiring independent airflow control.

High Efficiency Air Outlet vs. Fan Filter Box: Fan filter boxes typically include both fan and filter as a complete air supply unit. The High Efficiency Air Outlet is only a terminal device and requires an external fan for operation. High Efficiency Air Outlets have a simpler structure and lower maintenance costs.

Outlet Udara Efisiensi Tinggi vs. Diffuser Standar: Diffuser standar tidak memiliki kemampuan penyaringan dan hanya berfungsi untuk mendistribusikan aliran udara. Outlet Udara Efisiensi Tinggi menyediakan difusi dan penyaringan efisiensi tinggi, menjadikannya perangkat pasokan udara khusus untuk ruang bersih.

9. Panduan Pemilihan

Persyaratan kebersihan: Pilih Outlet Udara Efisiensi Tinggi yang sesuai berdasarkan kelas kebersihan ISO yang diperlukan. Untuk ISO Kelas 5 dan di atas, filter ULPA direkomendasikan. Untuk ISO Kelas 6 hingga Kelas 8, filter HEPA cocok.

Persyaratan aliran udara: Hitung total volume pasokan udara berdasarkan area ruang bersih, ketinggian, dan tingkat perubahan udara yang diperlukan. Tentukan jumlah Outlet Udara Efisiensi Tinggi yang dibutuhkan dan aliran udara nominal per outlet.

Ruang Instalasi: Ukur ketinggian plenum langit-langit dan pilih perumahan dengan ketinggian yang sesuai. Untuk ruang terbatas, pilih Outlet Udara Efisiensi Tinggi profil rendah.

Pemilihan Bahan: Untuk lingkungan kering normal, baja karbon dengan lapisan bubuk cocok. Untuk lingkungan lembab atau lokasi dengan gas korosif, pilih perumahan stainless steel.

Persyaratan penyegelan: Untuk aplikasi dengan persyaratan kedap udara yang tinggi (seperti laboratorium keamanan biologis, bengkel farmasi steril), jenis segel gel Outlet Udara Efisiensi Tinggi direkomendasikan.

Jenis Diffuser: Untuk aplikasi yang membutuhkan keseragaman aliran udara yang tinggi, pilih diffuser pelat berlubang. Untuk aplikasi yang membutuhkan arah aliran udara yang dapat disesuaikan, pilih diffuser louvered.

Kenyamanan pemeliharaan: Pertimbangkan ruang kerja yang tersedia untuk penggantian filter dan pilih model yang dapat dilayani dari dalam ruang bersih atau dari atas langit-langit.

Persyaratan kepatuhan: Industri farmasi harus memilih Outlet Udara Efisiensi Tinggi yang mematuhi persyaratan GMP, biasanya membutuhkan sertifikat bahan dan laporan uji pabrik.

10. Instalasi dan Pemeliharaan

Titik Kunci Instalasi: Sebelum instalasi, periksa apakah dimensi pembukaan langit-langit cocok dengan outlet udara. Pasang saluran pasokan di plenum langit-langit, memastikan penyegelan saluran yang baik. Masukkan perumahan Outlet Udara Efisiensi Tinggi ke dalam pembukaan langit-langit, menggunakan gasket penyegelan untuk menyegel langit-langit. Sambungkan saluran pasokan ke inlet outlet udara, menggunakan flange dan gasket penyegelan untuk memastikan koneksi bebas bocor. Pasang filter efisiensi tinggi, memastikan orientasi yang benar dan penyegelan yang tepat. Pasang pelat diffuser. Sambungkan tabung uji diferensial tekanan. Lakukan pengoperasian sistem untuk menguji volume pasokan udara dan diferensial tekanan.

Prosedur Penggantian Filter: Matikan sistem HVAC atau tutup damper outlet udara yang sesuai. Hapus pelat diffuser. Hapus filter lama dari rumah. Bersihkan kerangka pemasangan filter dan permukaan penyegelan. Pasang filter baru, memastikan gasket penyegelan dikompresi secara merata. Pasang ulang pelat diffuser. Mulailah ulang sistem dan lakukan tes kecepatan aliran udara dan diferensial tekanan. Catat tanggal penggantian filter dan pembacaan diferensial tekanan.

Pemeliharaan Harian: Secara teratur mengamati bacaan pengukur tekanan. Ketika diferensial tekanan mencapai dua kali resistensi awal, penggantian filter diperlukan. Bersihkan permukaan pelat diffuser secara teratur untuk mencegah akumulasi debu mempengaruhi distribusi aliran udara. Periksa titik penyegelan untuk kebocoran udara. Secara berkala melakukan tes kecepatan aliran udara untuk memastikan volume pasokan udara memenuhi persyaratan desain. Secara berkala melakukan tes integritas filter (pengujian bocor PAO) untuk memverifikasi tidak ada bocor filter.

Pemecahan Masalah Umum: Jika volume pasokan udara tidak cukup, periksa apakah damper kontrol volume udara sepenuhnya terbuka, apakah filter tersumbat, atau apakah saluran pasokan bocor. Jika pasokan udara tidak rata, periksa apakah pelat diffuser tersumbat atau tidak diratakan dengan benar. Jika perbedaan tekanan terlalu tinggi, filter tersumbat dan memerlukan penggantian. Jika kondensasi terjadi pada perumahan, periksa apakah lapisan isolasi utuh atau apakah suhu udara pasokan terlalu rendah.
