Unit Filter Kipas (FFU)

1. Product Overview

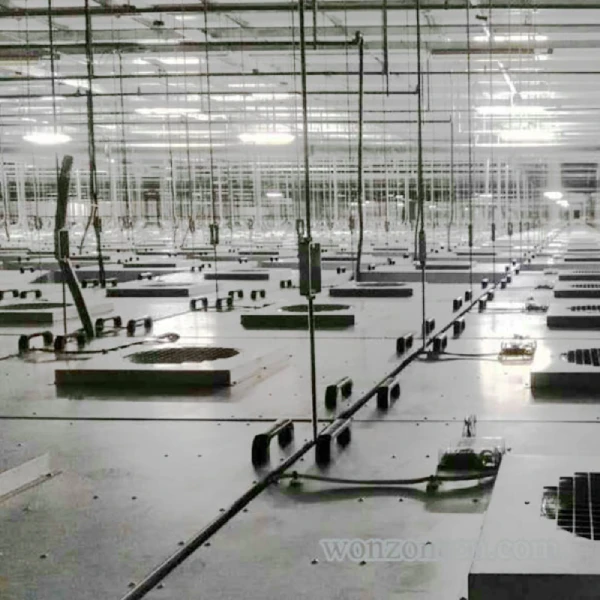

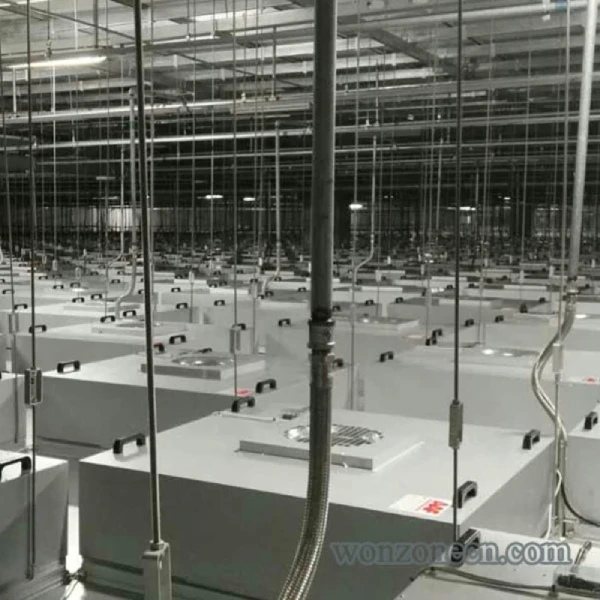

FFU, short for Fan Filter Unit, is an air purification device that integrates a fan and a high-efficiency filter into a single unit. FFUs are typically installed in the ceiling grid of cleanrooms, serving as terminal air supply units that deliver high-efficiency filtered clean air into the cleanroom environment.

FFU adalah salah satu komponen peralatan inti di ruang bersih modern, yang banyak digunakan dalam industri dengan persyaratan kebersihan udara yang ketat, termasuk farmasi, bioteknologi, manufaktur semikonduktor, produksi elektronik, rumah sakit, dan pengolahan makanan.

2. Prinsip Kerja

The working principle of an FFU can be summarized in three stages: fan-driven air intake, filtration and purification, and uniform air supply.

First, Fan-Driven Air Intake. The internal fan of the FFU draws air from the ceiling return plenum or static pressure chamber above the cleanroom.

Second, Filtration and Purification. The air passes through the built-in high-efficiency filter (HEPA, High Efficiency Particulate Air Filter) or ultra-low penetration filter (ULPA, Ultra Low Penetration Air Filter), where airborne particles, bacteria, dust, and other contaminants are effectively captured.

Third, Uniform Air Supply. The filtered clean air is evenly delivered into the cleanroom through the FFU outlet, creating either unidirectional or non-unidirectional airflow patterns to maintain the required cleanliness level.

Depending on the filter efficiency selected, FFUs can achieve cleanroom environments ranging from ISO Class 5 to ISO Class 8.

3. Product Structure and Components

An FFU consists of the following core components:

Kipas: Biasanya kipas sentrifugal efisiensi tinggi atau kipas EC, ditandai dengan kebisingan rendah, konsumsi energi rendah, dan kapasitas aliran udara yang dapat disesuaikan.

Filter Efisiensi Tinggi: Termasuk filter HEPA (efisiensi 99,97% atau lebih tinggi untuk partikel 0,3 mikron) dan filter ULPA (efisiensi 99,999% atau lebih tinggi untuk partikel 0,12 mikron).

Housing: Generally manufactured from galvanized steel sheet, stainless steel sheet, or aluminum alloy, providing good airtightness and structural strength.

Perforated Face Plate / Diffuser: Installed at the FFU outlet to ensure even distribution of supplied air.

Control Unit: Includes speed controller, differential pressure alarm device, and remote monitoring interface, enabling local or centralized control of FFUs.

Sealing Device: Includes sealing gaskets and sealing tapes to ensure a tight seal between the FFU and the ceiling grid frame, preventing unfiltered air from leaking into the cleanroom.

4. Features and Advantages

Pertama, Desain Modular. FFU mengadopsi dimensi modul standar, memungkinkan konfigurasi kuantitas fleksibel berdasarkan area ruang bersih. Mereka mudah dipasang dan dihapus, memfasilitasi renovasi dan ekspansi ruang bersih.

Kedua, kontrol independen. Setiap FFU dapat dikendalikan secara independen untuk start / stop dan kecepatan aliran udara, memungkinkan pasokan udara berbasis permintaan sesuai dengan persyaratan aktual zona yang berbeda, sehingga menghemat energi.

Ketiga, kebisingan operasi rendah. Menggunakan kipas kebisingan rendah dan desain jalur aliran udara yang dioptimalkan, FFU beroperasi pada tingkat kebisingan rendah, menjadikannya cocok untuk laboratorium dan lingkungan produksi dengan persyaratan kebisingan yang ketat.

Fourth, High Filtration Efficiency. Equipped with HEPA or ULPA filters, FFUs effectively remove microscopic airborne particles, ensuring cleanroom air quality.

Fifth, Easy Maintenance. Filter replacement is simple, and the fan unit can be serviced from above or below the ceiling without disrupting normal cleanroom operations.

Keenam, Efisiensi Energi dan Ramah Lingkungan. Teknologi kipas EC menawarkan konsumsi energi yang rendah, dan kecepatan dapat disesuaikan sesuai dengan permintaan aktual, mengurangi limbah energi yang tidak perlu.

5. Spesifikasi Teknis (Standar)

Fan Type: Centrifugal fan or EC fan

Power Supply: AC220V 50Hz or AC380V 50Hz

Standard Dimensions: Typically 1175mm × 575mm or 1175mm × 1175mm, can also be customized based on ceiling grid dimensions

HEPA Filtration Efficiency: 99.97% or higher for 0.3 micron particles

ULPA Filtration Efficiency: 99.999% or higher for 0.12 micron particles

Rated Airflow: 500 to 2000 cubic meters per hour (varies by size and model)

External Static Pressure: 50 to 250 Pascals (adjustable)

Noise Level: Less than 55 dB(A)

Housing Material: Galvanized steel sheet, stainless steel sheet, or aluminum alloy

Control Method: Five-speed adjustment, stepless speed adjustment, or centralized control system

Suhu operasi: 0 sampai 40 derajat Celsius

Kelembaban operasi: Kurang dari 95% kelembaban relatif

6. Product Classification

Standard FFU: Utilizes AC fans or multi-speed DC fans, suitable for conventional cleanroom environments.

EC FFU: Utilizes EC fans (Electronically Commutated fans), offering higher energy efficiency and more precise speed control, ideal for applications requiring energy savings and accurate control.

FFU Low-Noise: Fitur desain pengurangan kebisingan khusus, beroperasi pada tingkat kebisingan yang lebih rendah, cocok untuk lingkungan sensitif kebisingan seperti laboratorium dan rumah sakit.

FFU Tahan Korosi: Perumahan dan kipas terbuat dari bahan tahan korosi, cocok untuk lingkungan ruang bersih dengan gas atau bahan kimia korosif.

Explosion-Proof FFU: Equipped with explosion-proof motor and electrical components, suitable for special cleanroom environments with flammable or explosive gases.

Ceiling-Mounted FFU: Standard installation type, recessed into ceiling grid.

Wall-Mounted FFU: Installed on walls, suitable for space-constrained areas or special airflow pattern requirements.

7. Daerah Aplikasi

FFU banyak digunakan di berbagai lokasi dengan persyaratan kebersihan udara yang ketat.

Pharmaceutical Industry: Used in drug production workshops, sterile preparation workshops, API purification and packaging workshops, complying with GMP requirements. FFUs provide ISO Class 5 to Class 8 cleanroom environments, ensuring air quality during pharmaceutical production.

Biotechnology and Life Sciences: Used in biological laboratories, cell culture rooms, genetic laboratories, etc., preventing airborne microorganisms and particles from contaminating experimental samples.

Manufaktur Semikonduktor dan Elektronik: Digunakan dalam pembuatan chip, pengolahan wafer, produksi panel LCD, perakitan komponen elektronik presisi, dll. Industri semikonduktor membutuhkan tingkat kebersihan yang sangat tinggi, biasanya ISO Kelas 1 hingga Kelas 5, dan FFU adalah peralatan utama untuk mencapai ini.

Rumah Sakit dan Fasilitas Medis: Digunakan di ruang operasi, ruang ICU, ruang perawatan steril, departemen pasokan steril pusat, dll. FFU menyediakan udara bersih untuk mengurangi risiko infeksi pasien.

Pengolahan Makanan dan Minuman: Digunakan dalam bengkel kemasan makanan, jalur pengisian susu, bengkel produksi minuman, dll., mencegah mikroorganisme udara mengkontaminasi produk makanan.

Instrumen presisi dan manufaktur optik: Digunakan dalam perakitan lensa, kalibrasi instrumen presisi, lapisan optik, dan proses lainnya yang membutuhkan kebersihan lingkungan yang tinggi.

Laboratorium dan R& D Pusat: Digunakan di laboratorium kimia, laboratorium fisika, laboratorium ilmu bahan, dll., Melindungi sampel eksperimental dan instrumen presisi dari gangguan partikel udara.

Data Centers and Computer Rooms: Used in server rooms, telecommunications rooms, etc. FFUs help maintain the clean environment and appropriate temperature required for equipment operation.

Aerospace and Defense: Used in spacecraft assembly, precision navigation equipment manufacturing, weapons system maintenance, and other applications with special cleanliness requirements.

Animal Housing Facilities: Used in SPF animal rooms, laboratory animal centers, etc., preventing airborne pathogens from entering animal housing areas.

8. Perbandingan dengan Peralatan Ruang Bersih Lainnya

FFU vs Central HVAC System: Sistem HVAC sentral tradisional memasok udara ke ruang bersih melalui unit penanganan udara terpusat dan saluran panjang, yang mengakibatkan resistensi tinggi, konsumsi energi tinggi, dan kesulitan dalam menyesuaikan aliran udara secara independen untuk zona yang berbeda. FFU menggunakan pasokan udara terdistribusi, dengan masing-masing unit dikendalikan secara independen, menawarkan fleksibilitas tinggi dan penghematan energi yang signifikan.

FFU vs. Kotak Filter Kipas: Kotak filter kipas biasanya lebih besar dalam ukuran, dipasang di luar ruang bersih, dan terhubung ke perangkat pasokan udara terminal melalui saluran. FFU kompak dan dipasang langsung di langit-langit, menghemat ruang dan menawarkan instalasi dan pemeliharaan yang lebih mudah.

FFU vs Diffuser Pasokan Udara Efisiensi Tinggi: Diffuser pasokan udara efisiensi tinggi tidak memiliki kipas terintegrasi dan mengandalkan kipas eksternal untuk daya pasokan udara. FFU memiliki kipas terbangun sendiri, tidak bergantung pada tekanan udara eksternal, dan menawarkan instalasi yang lebih fleksibel, terutama cocok untuk proyek renovasi dan menetapkan zona bersih lokal.

9. Panduan Pemilihan

Cleanliness Requirement: Select the appropriate filter type based on the required ISO cleanliness class. For ISO Class 5 and above, choose HEPA or ULPA filters. For ISO Class 6 and below, medium-efficiency filters may be suitable.

Area dan Tinggi Ruang Bersih: Hitung jumlah FFU yang dibutuhkan berdasarkan total area ruang bersih dan tinggi langit-langit. Biasanya, 0,5 hingga 1 FFU ukuran standar dikonfigurasi per meter persegi, dengan jumlah yang tepat ditentukan oleh tingkat perubahan udara yang diperlukan.

Pola Aliran Udara: Ruang bersih aliran satu arah membutuhkan pengaturan FFU yang padat untuk mencapai aliran laminar vertikal yang seragam. Ruang bersih aliran non-satu arah dapat menggunakan lebih sedikit FFU, dilengkapi dengan kolom udara kembali atau dinding udara kembali.

Persyaratan kebisingan: Untuk lingkungan sensitif kebisingan seperti ruang rumah sakit dan laboratorium, pilih FFU kebisingan rendah dan perhatikan isolasi suara instalasi secara keseluruhan.

Metode Kontrol: Pilih kontrol kecepatan lokal atau sistem kontrol terpusat. Ruang bersih besar direkomendasikan untuk menggunakan sistem kontrol terpusat untuk manajemen terpadu dan pemantauan energi.

Kemudahan pemeliharaan: Pertimbangkan kemudahan penggantian filter. Pilih model FFU yang dapat dilayani dari dalam ruang bersih atau dari atas langit-langit.

Kondisi Instalasi: Verifikasi bahwa struktur langit-langit dapat mendukung berat FFU dan bahwa ruang overhead yang cukup tersedia untuk instalasi dan pemeliharaan.

Anggaran dan Konsumsi Energi: FFU EC memiliki investasi awal yang lebih tinggi tetapi biaya energi operasional yang lebih rendah. AC FFU memiliki biaya awal yang lebih rendah tetapi konsumsi energi jangka panjang yang lebih tinggi. Pertimbangkan kedua faktor berdasarkan durasi proyek dan anggaran.

10. Instalasi dan Pemeliharaan

Titik Kunci Instalasi: Sebelum instalasi, periksa bahwa grid langit-langit aman dan rata. Pasang bingkai dukungan FFU di grid, memastikan mereka level. Tempatkan FFU ke dalam bingkai, mencapai segel yang ketat dengan bingkai menggunakan gasket penyegelan. Sambungkan kabel daya dan kontrol, memastikan grounding yang tepat. Pasang pelat muka berlubang atau diffuser. Daya untuk pengujian, memeriksa status operasi kipas dan fungsionalitas penyesuaian kecepatan.

Pemeliharaan Harian: Periksa status operasi FFU secara teratur, termasuk kecepatan aliran udara, kebisingan, dan getaran. Perhatikan indikator tekanan diferensial dan gantikan filter segera ketika penurunan tekanan mencapai nilai penggantian. Bersihkan grille asupan dan outlet FFU. Periksa gasket penyegelan untuk penuaan atau kerusakan. Secara berkala melakukan tes kecepatan aliran udara dan tes integritas filter (pengujian bocor PAO) pada FFU.

Prosedur Penggantian Filter: Matikan daya FFU. Akses panel layanan dari atas atau di bawah langit-langit. Hapus filter lama. Bersihkan frame pemasangan filter. Pasang filter baru, memastikan penyegelan yang tepat. Kembalikan daya dan uji status operasi.

Pemecahan Masalah Umum: Jika kipas tidak beroperasi, periksa koneksi listrik, sekering, dan saklar kontrol. Jika aliran udara tidak cukup, periksa apakah filter tersumbat atau pengaturan kecepatan kipas terlalu rendah. Jika kebisingan berlebihan, periksa apakah impeller kipas seimbang atau jika objek asing telah masuk. Jika getaran berlebihan, periksa apakah sekrup pemasangan kipas longgar.
