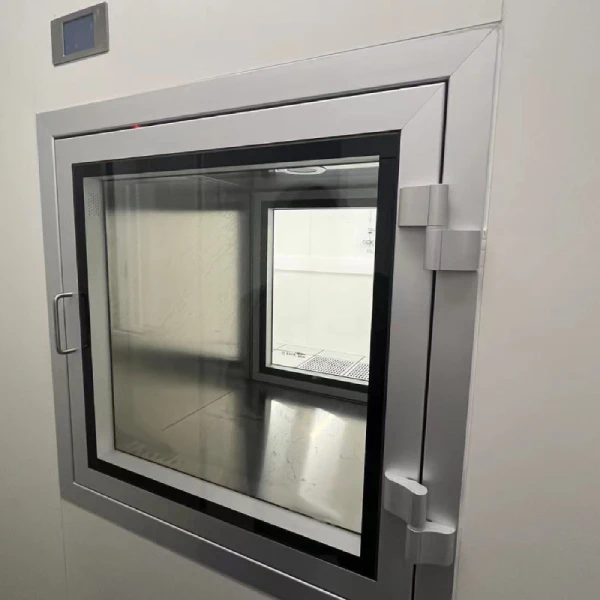

Aluminium Pass Box
Gambaran keseluruhan:
Cleanroom Aluminum Pass Box adalah perangkat transfer bahan yang dipasang antara area bersih dan tidak bersih, atau antara zona tingkat kebersihan yang berbeda. Fungsi utamanya adalah untuk meminimalkan pembukaan pintu ruang bersih selama transfer bahan, mencegah kontaminasi silang, dan menjaga klasifikasi kebersihan berbagai area. Dibangun dengan bingkai paduan aluminium, kotak pass menawarkan desain ringan, ketahanan korosi, penampilan estetika, dan daya tahan. Hal ini banyak digunakan dalam farmasi, laboratorium biologi, manufaktur elektronik, pengolahan makanan, dan industri lainnya yang membutuhkan lingkungan bersih yang dikendalikan ketat.
Kata kunci:
Detail:
1. Product Structure
The Aluminum Pass Box consists of the following main components:
| Component | Material/Specification | Function |
|---|---|---|
| Frame/Body | Aluminum alloy profile | Main load-bearing structure, lightweight and sturdy |
| Doors (both sides) | Aluminum + tempered glass window | Double-layer 5mm tempered glass for internal observation- |
| Interlocking Device | Interlock mekanis / elektronik | Mencegah kedua pintu dibuka secara bersamaan- |
| Sealing System | High-efficiency sealing gasket | Memastikan kedap udara ketika pintu ditutup |
| Work Surface | Stainless steel / Non-powered rollers | Smooth, wear-resistant surface for easy material transfer- |
| Panel Kontrol | Kontroler cerdas (opsional) | Kontrol interlock, lampu UV, buzzer, dll. |
Optional Configurations:
-
Lampu Sterilisasi UV-
-
HEPA/ULPA High-Efficiency Filters
-
Buzzer/Intercom System
-
Pengukur Tekanan Diferensial
-
Electromagnetic Lock Electronic Interlock
-
Pelabuhan Uji PAO
2. Fitur Produk
1. Keuntungan Bahan
-
Paduan aluminium ringan namun kuat untuk instalasi dan relokasi yang mudah
-
Anodized surface for enhanced wear and corrosion resistance
-
Penampilan estetika cocok untuk lingkungan ruang bersih-
2. Perlindungan Interlock
-
Interlock mekanis atau elektronik memastikan kedua pintu tidak dapat dibuka secara bersamaan
-
Efektif mencegah kontaminasi aliran udara silang dan mempertahankan diferensial tekanan ruang bersih-
-
3. Kinerja Sealing Tinggi
-
Precision manufacturing ensures tight sealing between body and doors
-
Sealing gasket meminimalkan kebocoran udara-
4. Kenyamanan Operasional
-
Desain ramah pengguna untuk operasi sederhana
-
Mendukung penyesuaian pembukaan pintu kiri / kanan-
-
Roller non-powered opsional untuk mudah transfer barang-barang besar-
5. Kemungkinan disesuaikan
-
Dimensi dapat disesuaikan dengan kebutuhan pelanggan
-
Modul fungsional dapat dikombinasikan sesuai kebutuhan
4. Spesifikasi Teknis (Model Standar)
| Parameter | Spesifikasi |
|---|---|
| Dimensi eksternal (W & kali; D & kali; H) | 760 & kali; 660 & kali; 660 mm (dapat disesuaikan)- |
| Dimensi Internal (W & kali; D & kali; H) | 600 & kali; 600 & kali; 600 mm (dapat disesuaikan) |
| Bahan bingkai | Profil paduan aluminium |
| Bahan Interior | Baja tahan karat / paduan aluminium |
| Bahan Jendela | Kaca tempered 5mm (lapisan ganda)- |
| Jenis Interlock | Interlock mekanis / elektronik |
| Pasokan Daya | AC220V, 50Hz (untuk interlock elektronik) |
| Fungsi Opsional | Lampu UV, filter HEPA, buzzer, interkom |
5. Klasifikasi Produk
| Jenis | Fitur-fitur | Aplikasi |
|---|---|---|
| Kotak Pass Standar | Fungsi interlock dasar, tidak ada pemurnian | Transfer umum antara area bersih dan tidak bersih |
| Kotak Pass Mandi Udara | Kipas bawaan dan filter HEPA dengan fungsi pembersih sendiri | Transfer bahan antara area bersih kelas tinggi |
| Kotak Pass Pembersih Sendiri | Sistem filtrasi HEPA untuk pemurnian sirkulasi udara internal | Kelas ISO 5 dan di atas ruang bersih |
| Kotak UV Pass | Lampu sterilisasi UV bawaan untuk desinfeksi permukaan | Biofarmasi, transfer aseptik laboratorium |
6. Prinsip Kerja
Prinsip kerja Aluminium Pass Box dapat disimpulkan sebagai Penyegelan Tinggi + Interlocking + Isolasi Fisik:
Proses Operasi:
-
Operator di sisi kebersihan rendah membuka pintu luar
-
Tempatkan bahan di dalam ruang
-
Tutup pintu luar (interlock diaktifkan)
-
Operator di sisi kebersihan tinggi membuka pintu dalam
-
Menghapus bahan dan menutup pintu dalam, menyelesaikan transfer
Prinsip Interlock:
-
Ketika satu pintu dibuka, pintu yang berlawanan secara otomatis dikunci
-
Memastikan udara dari kedua zona tidak berkomunikasi secara langsung
-
Mencegah gangguan diferensial tekanan dan masuknya kontaminan
Prinsip pemurnian (opsional):
-
Filter HEPA beredar dan menyaring udara internal
-
Lampu UV meradiasikan permukaan bahan untuk desinfeksi
-
Memastikan kebersihan bahan dan lingkungan selama transfer
7. Daerah Aplikasi
Kotak Pass Aluminium banyak digunakan di industri berikut:
1. Manufaktur Farmasi dan Obat-
-
Transfer bahan baku, eksipien, produk setengah jadi antara kelas ruang bersih yang berbeda
-
Sesuai dengan standar GMP
-
Mendukung omset bahan frekuensi tinggi
2. Laboratorium Biologi
-
Transfer reagen biologis, kultur sel, spesimen mikroba
-
Fungsi sterilisasi UV memastikan keamanan eksperimental
-
Cocok untuk laboratorium BSL-2 dan di atas
3. Elektronik dan Manufaktur Semikonduktor
-
Transfer chip, papan sirkuit, komponen presisi yang bersih
-
Mengurangi debu dan gangguan statis pada komponen
-
Meningkatkan hasil produk dan stabilitas produksi
4. Industri Pengolahan Makanan
-
Transfer bahan kemasan, bumba, produk setengah jadi
-
Mencegah hama, debu, dan mikroorganisme memasuki daerah produksi
-
Mematuhi standar keselamatan makanan HACCP
5. Fasilitas Medis
-
Transfer steril perangkat medis dan instrumen bedah
-
Mematuhi standar ruang bersih ISO
-
Cocok untuk ruang operasi, departemen pasokan steril
8. Panduan Pemilihan
Saat memilih kotak aluminium, pertimbangkan faktor-faktor berikut:
| Faktor | Rekomendasi |
|---|---|
| Pemilihan Bahan | Stainless steel untuk persyaratan kebersihan tinggi; Aluminium untuk kebutuhan ringan |
| Dimensi | Tentukan ruang internal berdasarkan ukuran bahan maksimum |
| Jenis Interlock | Interlock elektronik untuk keamanan yang lebih tinggi; Interlock mekanis untuk efektivitas biaya |
| Fungsi pemurnian | Lampu UV atau filter HEPA diperlukan untuk lingkungan steril |
| Lingkungan Instalasi | Verifikasi dimensi pembukaan dinding dan metode instalasi |
| Persyaratan Sertifikasi | Industri farmasi harus mematuhi standar GMP |
9. Instalasi & amp; Pemeliharaan
Instalasi:
-
Potong pembukaan yang sesuai di dinding
-
Gunakan profil aluminium / lembaran galvanis / stainless steel untuk pemangkasan tepi
-
Pastikan instalasi tingkat dengan penyegelan yang tepat
Pemeliharaan Harian:
-
Bersihkan permukaan internal dan eksternal setiap hari
-
Periksa secara teratur integritas gasket penyegelan
-
Uji fungsionalitas interlock secara berkala
-
Untuk unit filter HEPA, lakukan pengujian integritas reguler
10. Kesimpulan
Cleanroom Aluminium Pass Box adalah perangkat transfer bahan penting di lingkungan yang dikendalikan. Kombinasi konstruksi aluminium ringan, perlindungan interlock yang andal, dan fitur yang dapat disesuaikan membuatnya menjadi pilihan yang ideal untuk aplikasi farmasi, laboratorium, elektronik, dan industri makanan. Pemilihan, instalasi, dan pemeliharaan yang tepat memastikan operasi jangka panjang yang dapat diandalkan dan kontrol kontaminasi.
Pertanyaan yang Sering Ditanyakan
- 1 Bagaimana interlock elektronik meningkatkan operasi?
- 2 Metode instalasi apa yang terbaik untuk aplikasi steril?
- 3 Apa pemeliharaan gasket penyegelan yang diperlukan?
- 4 Apa prosedur desinfeksi yang tepat untuk bahan?
- 5 Apakah pengambilan sampel permukaan diperlukan untuk kamar pass-through?
- 6 Bagaimana kamar melalui harus diklasifikasikan untuk kebersihan?
- 7 Bagaimana cara kerja sistem interlock pintu?
- 8 Apa tujuan utama dari ruang melalui?
1
Bagaimana interlock elektronik meningkatkan operasi?
Interlock elektronik memberikan peringatan audio / visual ketika pintu dibiarkan terbuka, mencegah kerusakan tidak sengaja dari pembukaan paksa, mengaktifkan integrasi BMS, dan mendukung kontrol akses dengan pencatatan data pengguna.
2
Metode instalasi apa yang terbaik untuk aplikasi steril?
Gunakan konstruksi stainless steel yang dilas sepenuhnya dengan las jahitan terus menerus dan sudut radius halus. Hal ini menghilangkan retakan dan celah yang sulit dibersihkan di mana kontaminan dapat terakumulasi.
3
Apa pemeliharaan gasket penyegelan yang diperlukan?
Periksa gasket EPDM atau silikon untuk kompresi 250% saat pintu ditutup. Ganti jika keras, retak, atau kehilangan elastisitas. Bersihkan dengan alkohol 70%; Hindari pembersih klorin atau asam yang kuat yang menyebabkan korosi.
4
Apa prosedur desinfeksi yang tepat untuk bahan?
Ikuti "bersih terlebih dahulu, kemudian desinfeksi" - lepaskan kemasan luar, hapus dengan alkohol isopropil 70% atau asam peracetat 0,5%, letakkan dengan jarak antara item, dan paparan UV selama minimal 15 menit (30 menit direkomendasikan).
5
Apakah pengambilan sampel permukaan diperlukan untuk kamar pass-through?
Ya. USP 797 memerlukan pengambilan sampel permukaan dari semua area yang diklasifikasikan termasuk ruang melalui. CSP kategori 1/2 memerlukan pengambilan sampel bulanan; Kategori 3 membutuhkan pengambilan sampel mingguan dan pengambilan sampel batch-end.
6
Bagaimana kamar melalui harus diklasifikasikan untuk kebersihan?
Tugaskan klasifikasi ISO dari ruang yang terhubung lebih bersih. Misalnya, jika sebuah pass-through menghubungkan ISO 8 ke ISO 7, mengklasifikasikannya sebagai ISO 7. Praktik terbaik industri mengikuti standar yang lebih tinggi dari dua bidang yang terhubung.
7
Bagaimana cara kerja sistem interlock pintu?
Interlock (mekanis atau elektronik) memungkinkan hanya satu pintu untuk dibuka pada satu waktu. Ketika satu pintu dibuka, pintu yang berlawanan secara otomatis dikunci, menciptakan kunci udara yang mencegah kontaminasi silang dan mempertahankan perbedaan tekanan ruangan.
8
Apa tujuan utama dari ruang melalui?
Ruang pass-through adalah kandang yang dipasang di dinding ruang bersih untuk memfasilitasi transfer bahan antara daerah sambil meminimalkan risiko kontaminasi. Ini mengurangi lalu lintas kaki, mempertahankan tekanan diferensial, dan mencegah pertukaran udara yang tidak disaring melalui pintu yang saling terkunci.
